UG12.0中想要建模电池罩，该怎么建模这个模型呢？下面我们就来看看详细的教程。

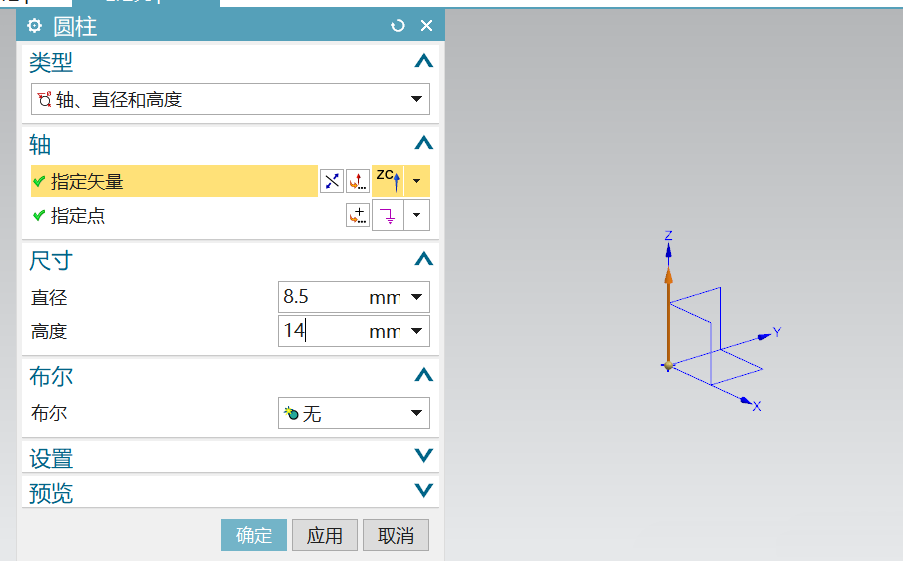

1、该配件为一塑料软壳，整体为圆柱状。直接在建模区创建一圆柱。参数如图所示。

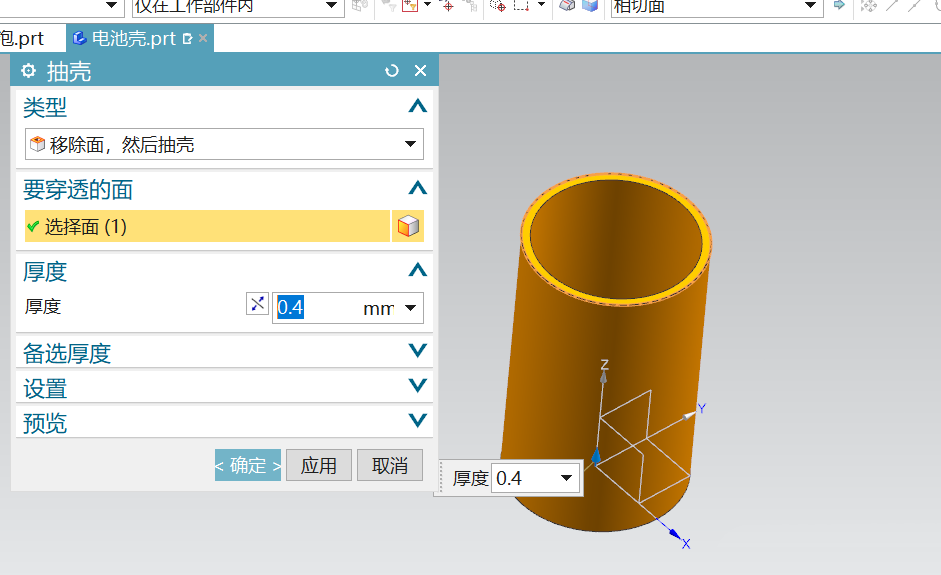

2、从圆柱体的顶端进行抽壳，厚度为0.4
3、抽壳后，从底部开一直径为6的通孔，圆心为定位点。

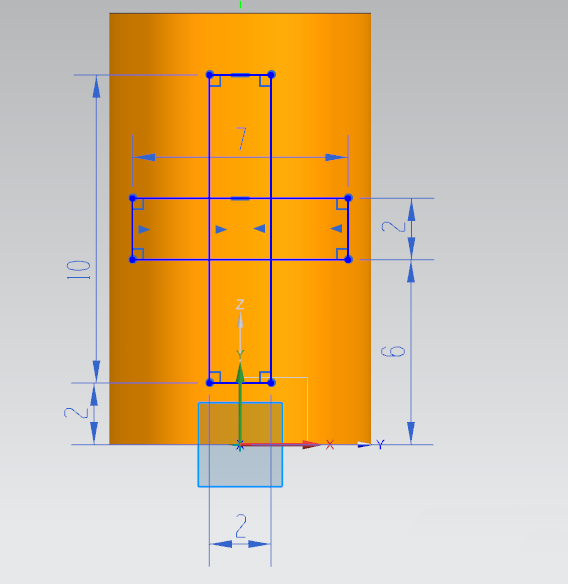

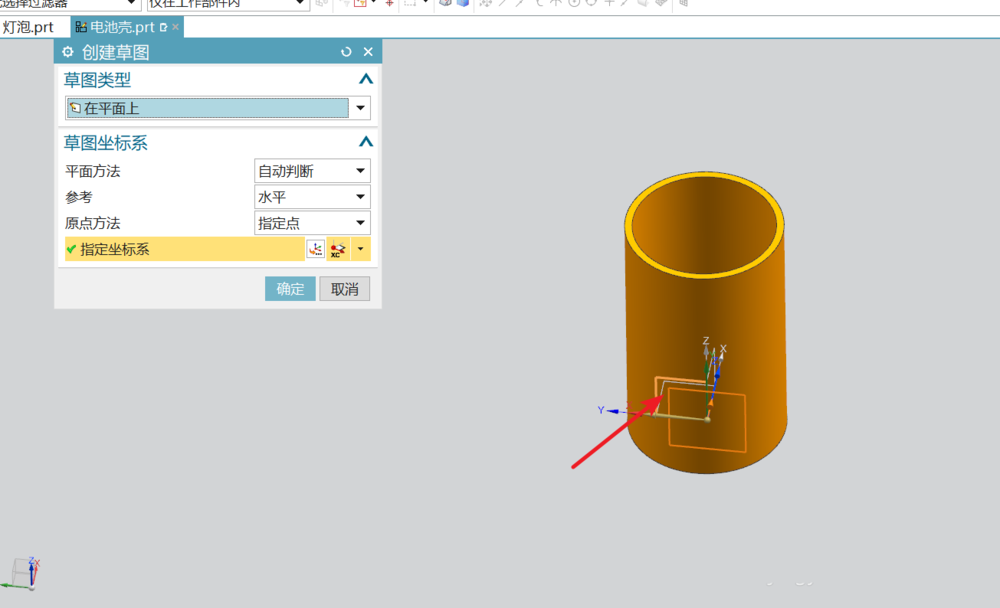

4、选用YZ面为草图平面，在草图中绘出如图所示的截面线。

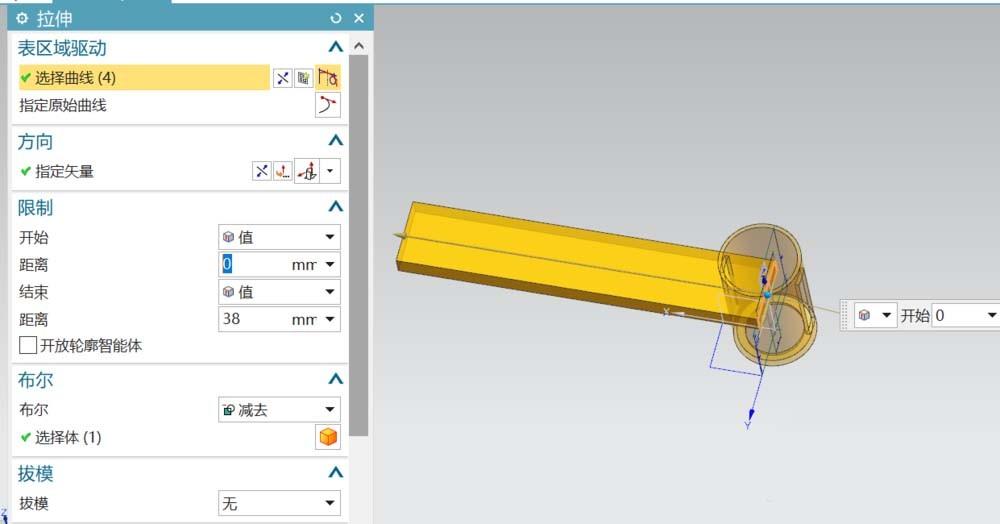

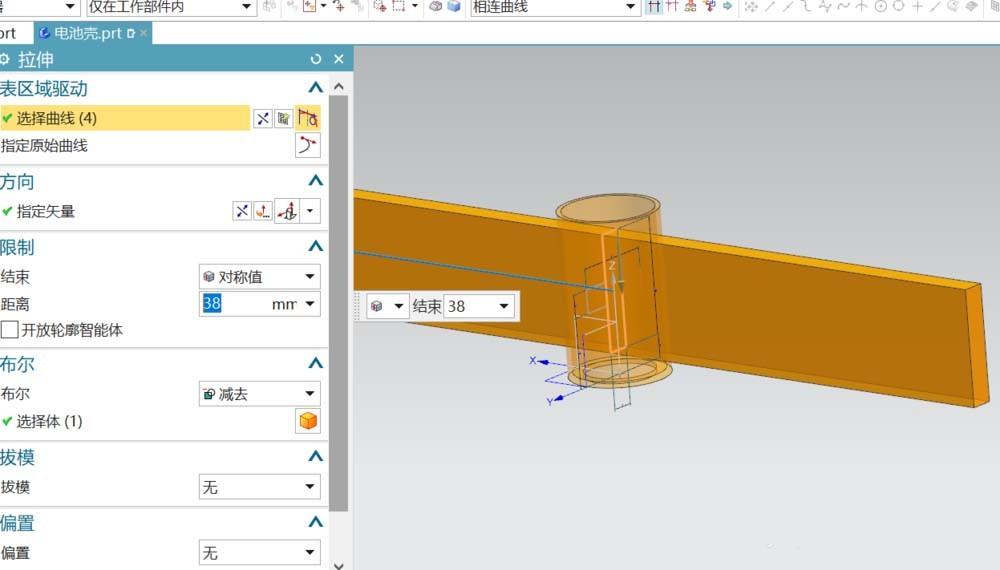

5、分二次拉伸，进行布尔求差；如图所示，注意横着的实体只对一边求差。

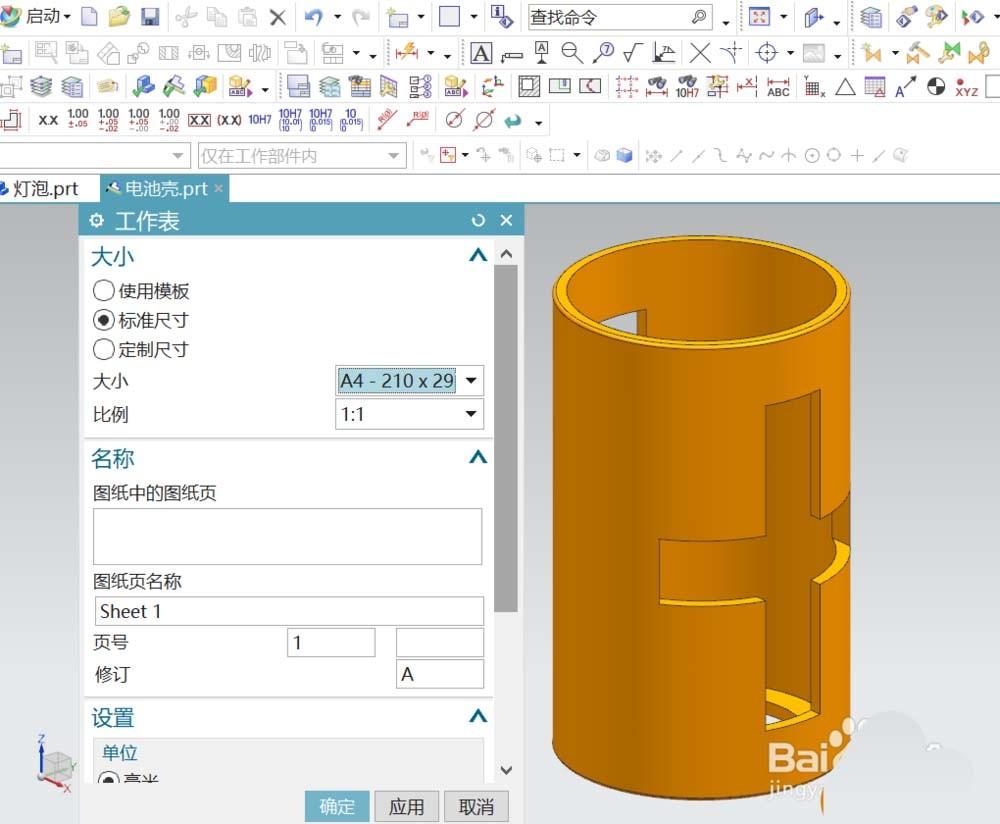

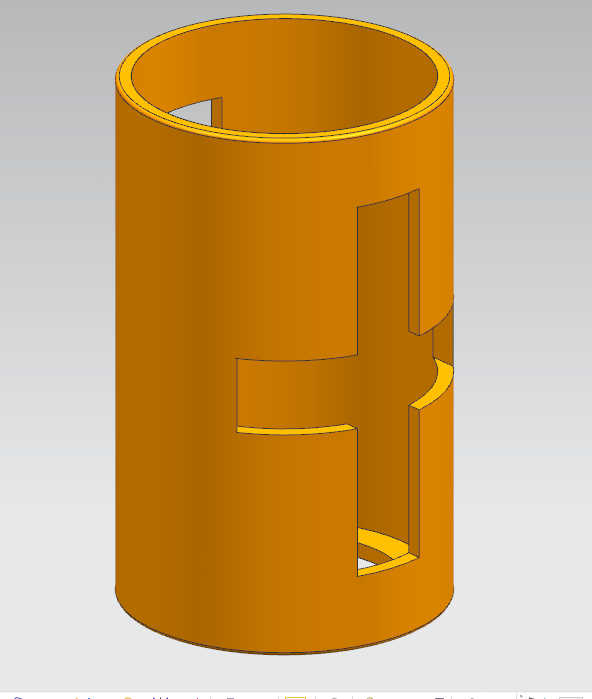

6、对相应边进行倒角后，进入工程模式标注出相应的尺寸。得到完整个的配件模型。

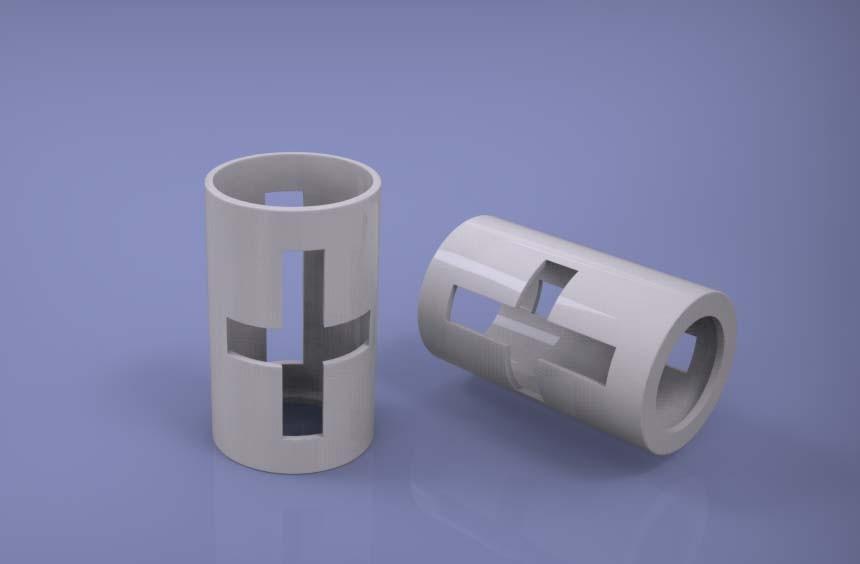

以上就是ug建模手电筒电池罩的教程，希望大家喜欢，请继续关注我们。
