3D绘图简易入门

用短信验证码登录

如果没有注册，需要先进行注册操作。

绘制一个圆柱体，底面直径为10mm,高度为20mm

如上图单击新建

可以选择公开或者私有，这里选择公开，命名为：圆柱体01，并单击确定。

双击part1

单击“绘制草图”

选择黄色的面（上视基准面）作为基准面

鼠标单击“中心圆” 如上图：

选择中间的点作为原点

将执行修改为10，或者通过尺寸约束进行修改

滑动鼠标滑轮可以进行放大和缩小操作。

单击退出草图

单击“拉伸凸台/基体”

如上图，输入深度20，然后单击确定

按住鼠标的右键，拖动鼠标，观察生成的图形。

至此，圆柱体绘制完成。

我们可以将编辑的“圆柱体”导出来。

支持4种格式的导出，.iges .step .stl .obj

我们可以保存并编辑的文件。

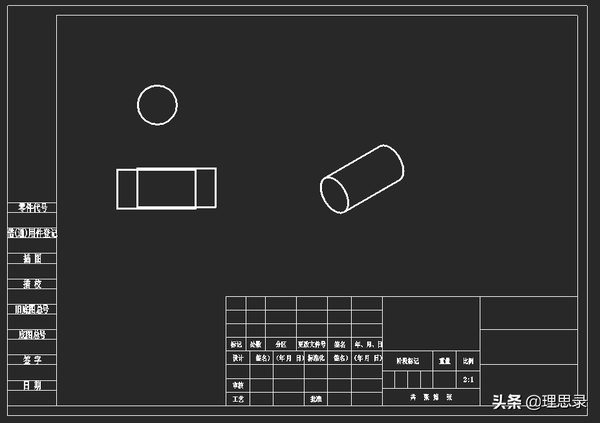

3D图当然可以导出2D图。

单击返回，如上图

新建-> 工程图

选择合适的纸张尺寸等类型，然后单击“创建”
