UG12.0怎么建模正反螺纹的铜螺栓?

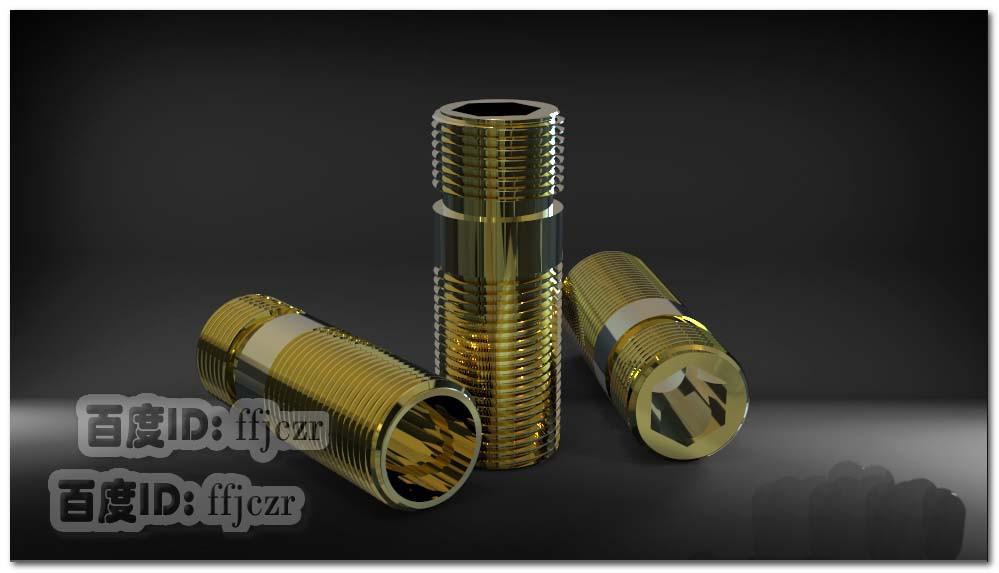

UG12.0中建模三维模型很简单，想要创建如下图的螺栓有二组螺纹，分别有一正一反方向。是连接管道最常见的配件之一。该怎么创建呢？下面我们就来看看详细的教程。

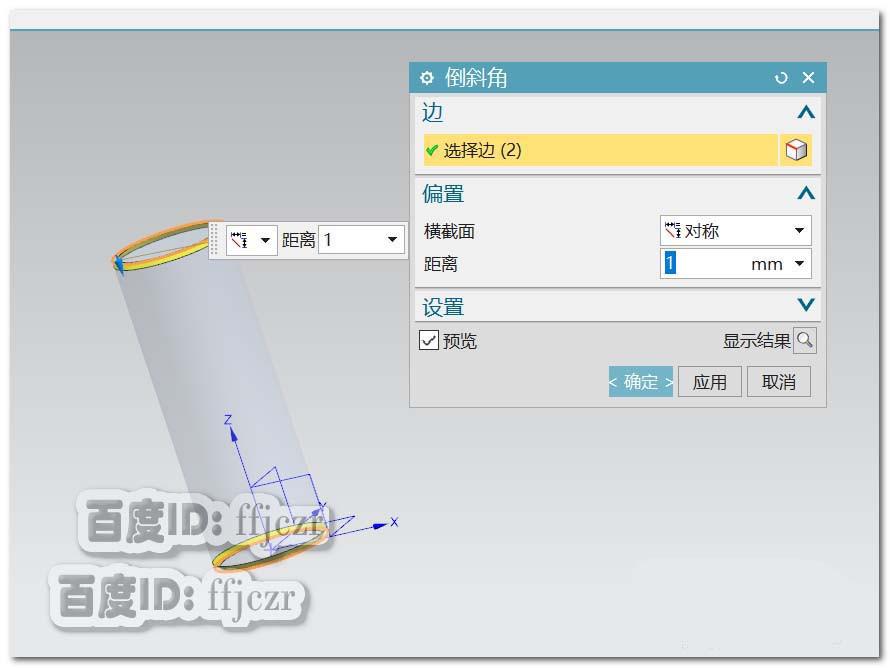

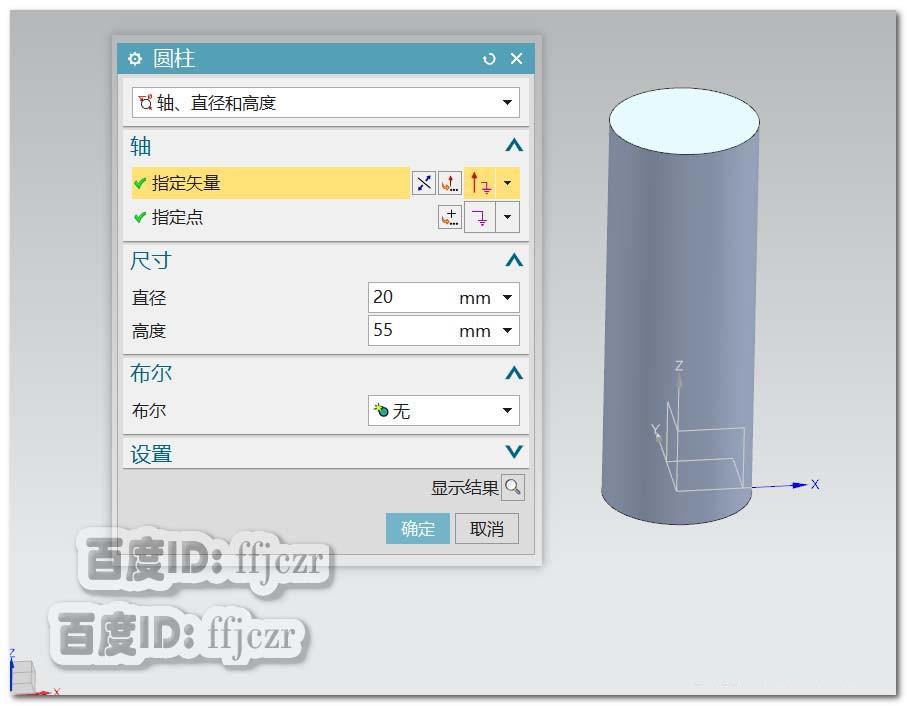

1、新建一个模型文件，在建模模式中选用圆柱命令，坐标原点为指定点，方向为Z轴，直径为20，高度为55.对生成的圆柱两端倒距离为1的对称斜角。

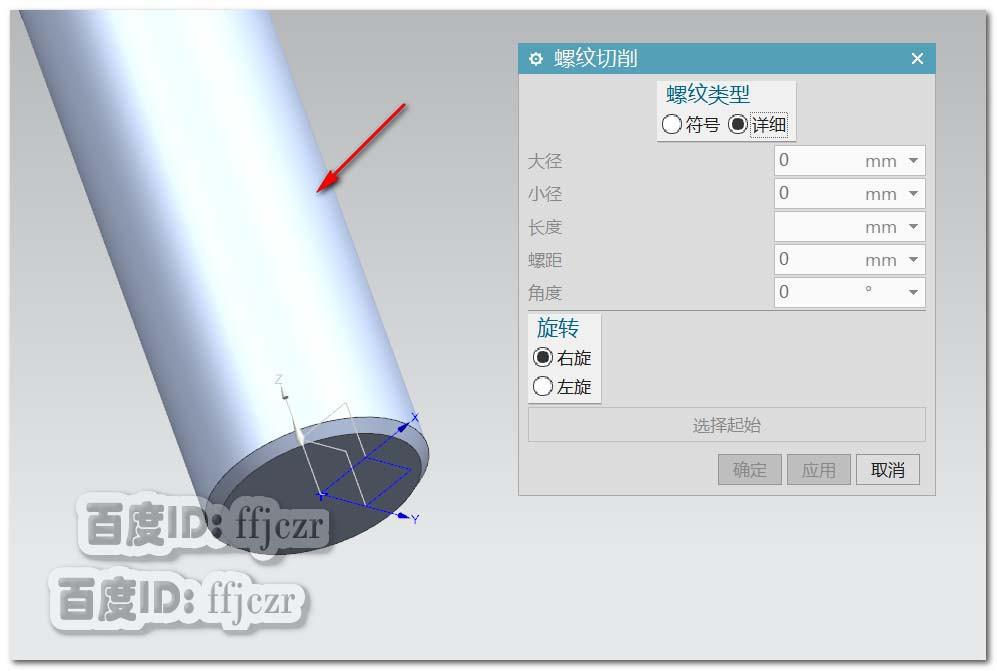

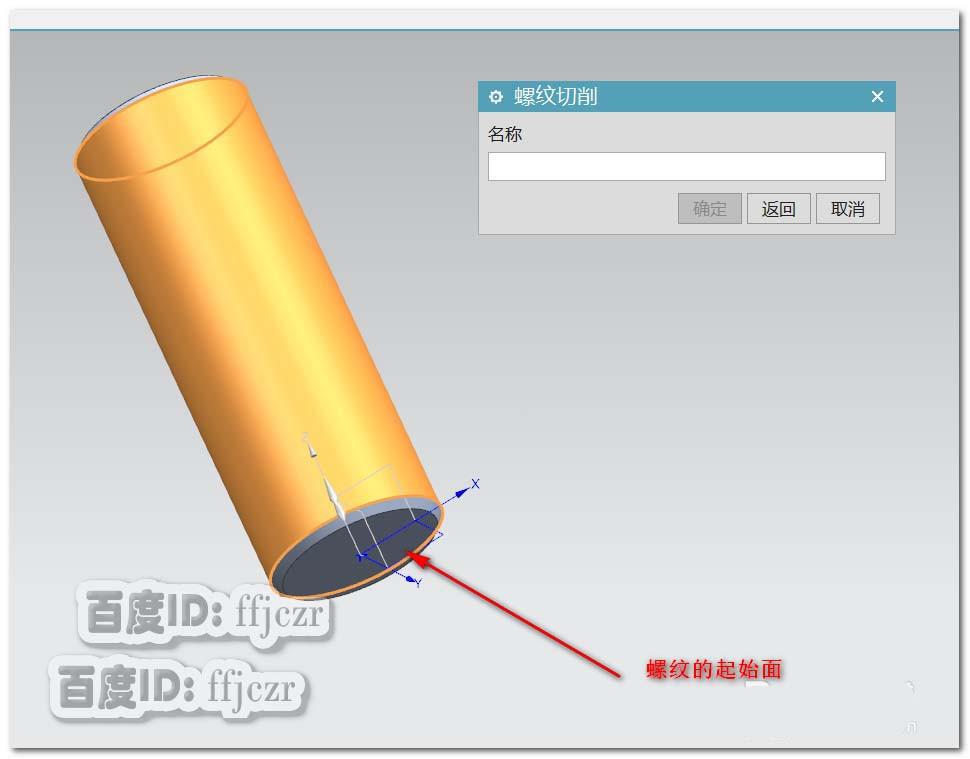

2、选用螺纹刀命令，根据提示选择放置面为圆柱体的表面；在再次弹出的对话框后选择螺纹的起始面，为圆柱体的下端面。

3、在弹出螺纹编辑对话框中，选择螺纹的旋转为右旋，长度为35，角度为35，螺距为1.5.确定后，即可得到圆柱体下端的一段螺纹。

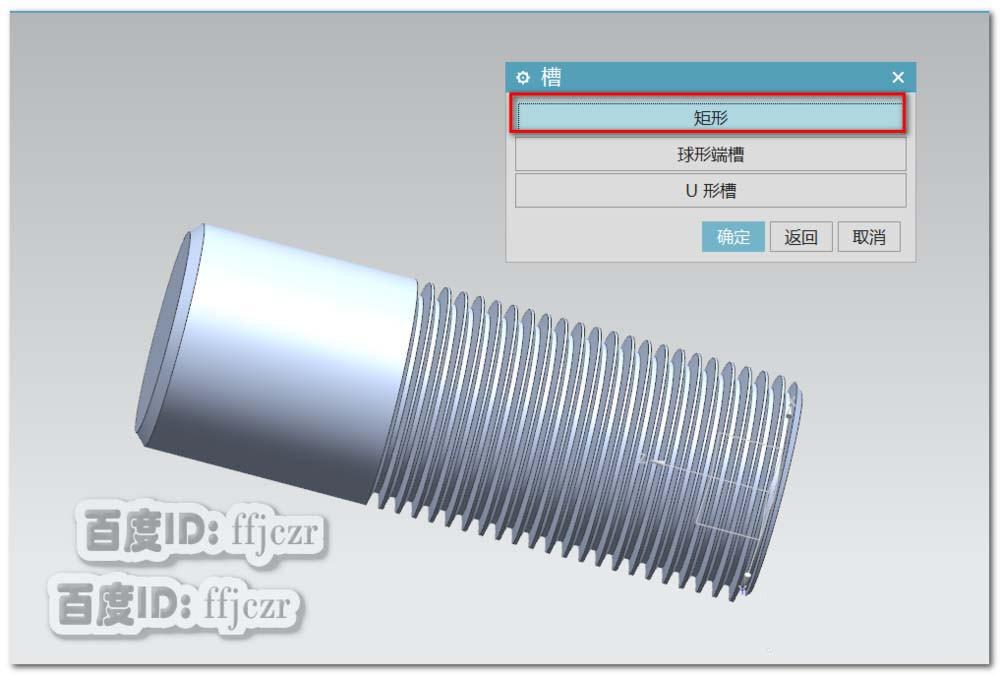

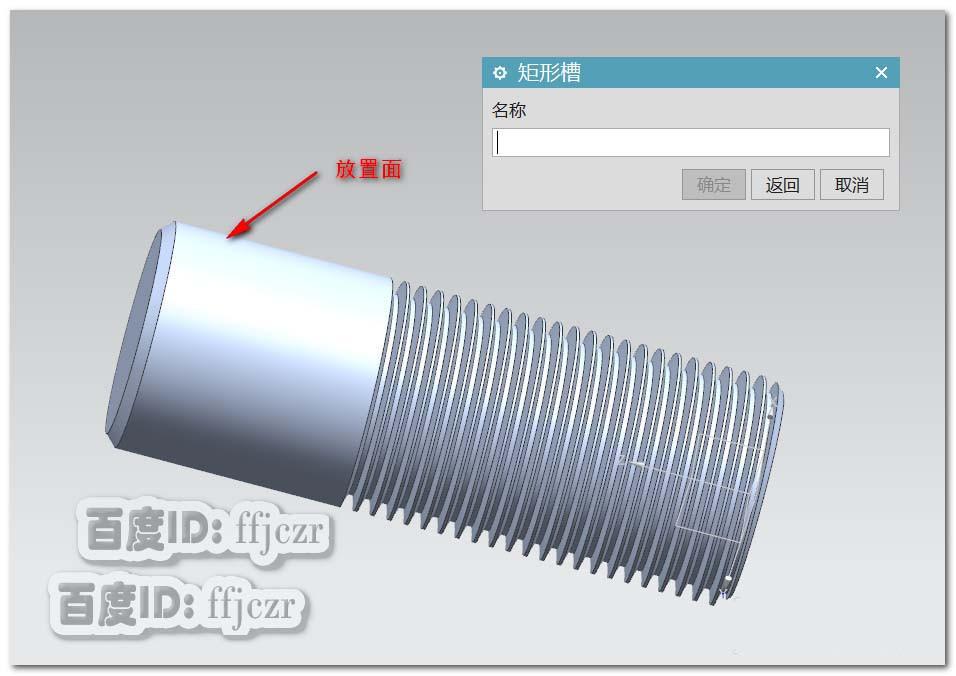

4、选用槽命令，类型为矩形 ，放置面在圆柱体的表面。

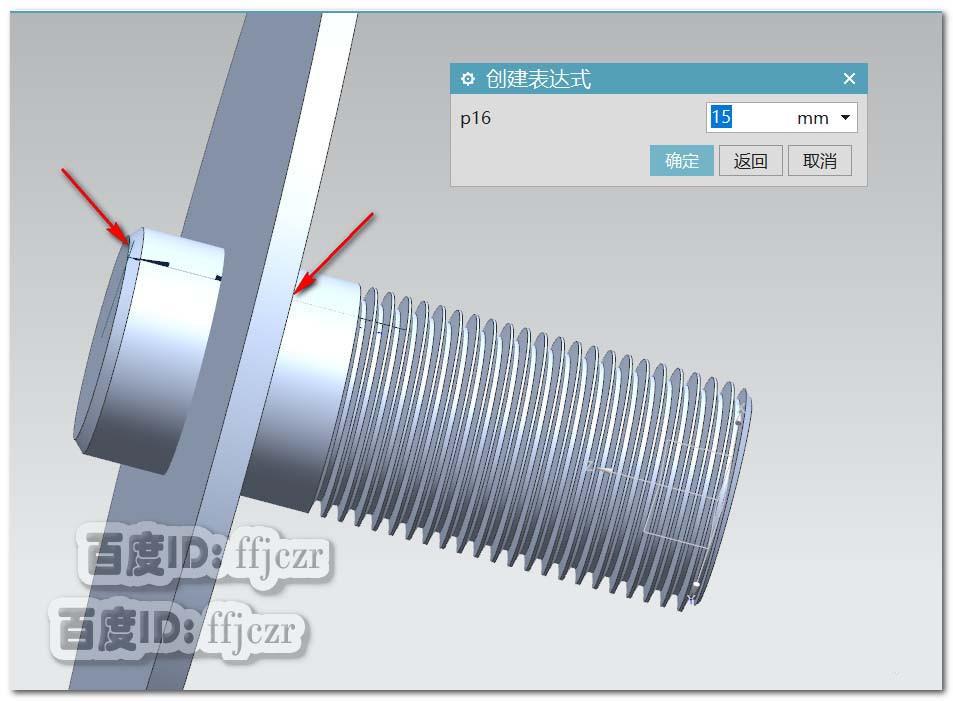

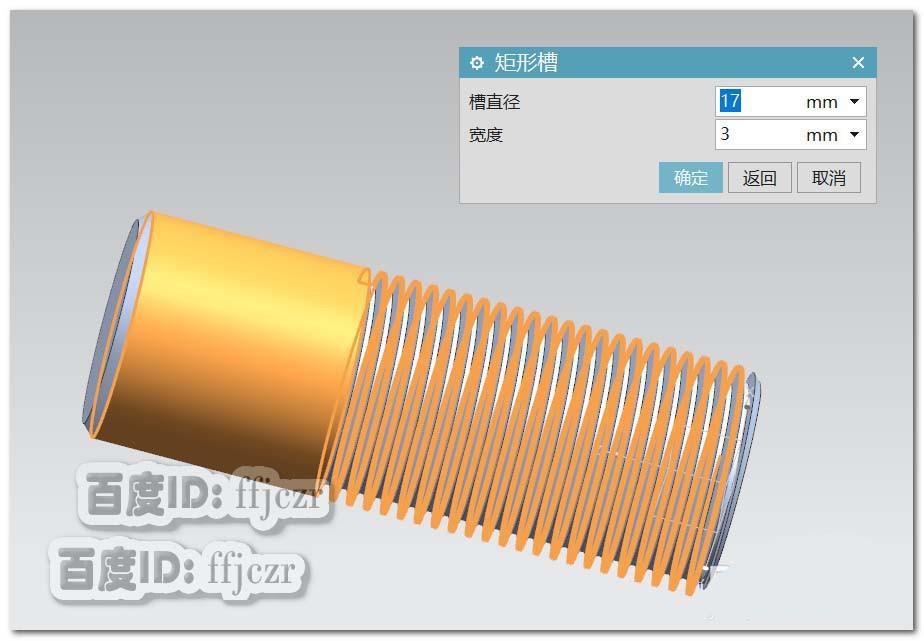

5、槽的规格为直径17，宽度3；定位槽的位置时，选用从圆柱的上端面边，到槽的右面边距离为15.

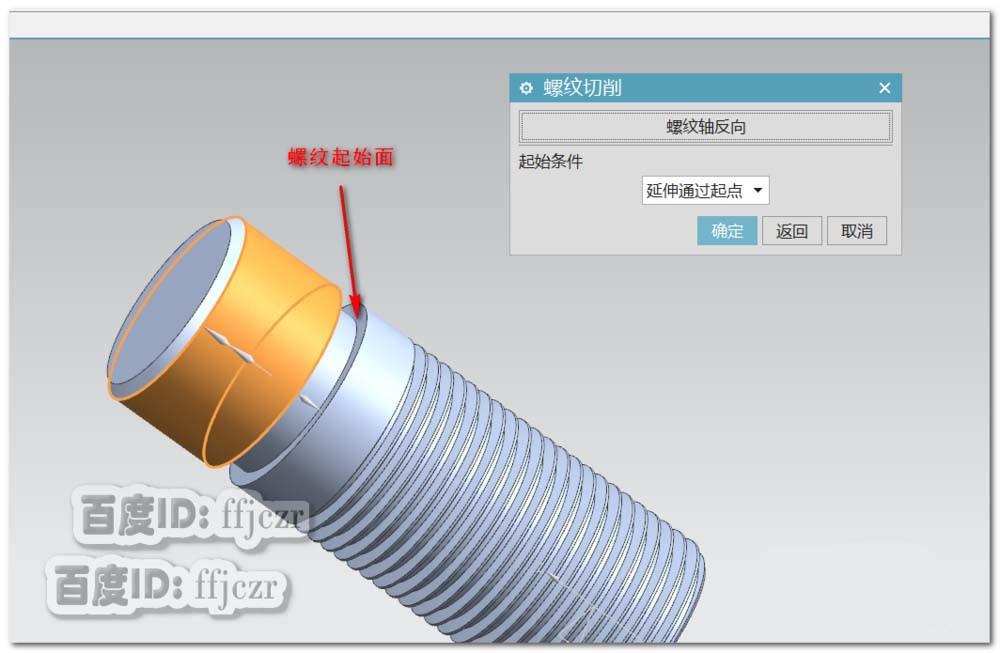

6、选用螺纹刀命令，选择圆柱体的外表面作为放置面，上步创建的槽下端面为螺纹的起始面，如图所示。

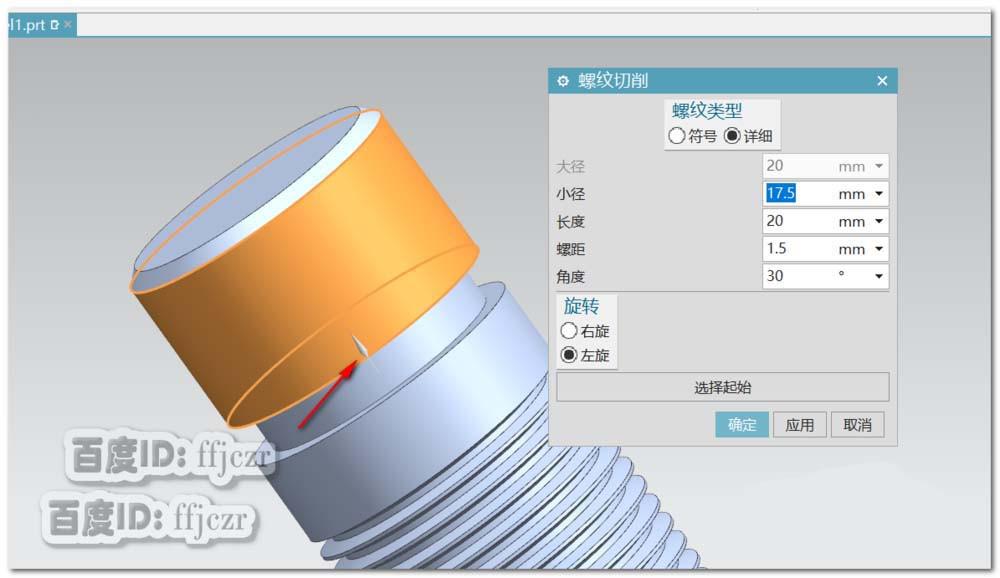

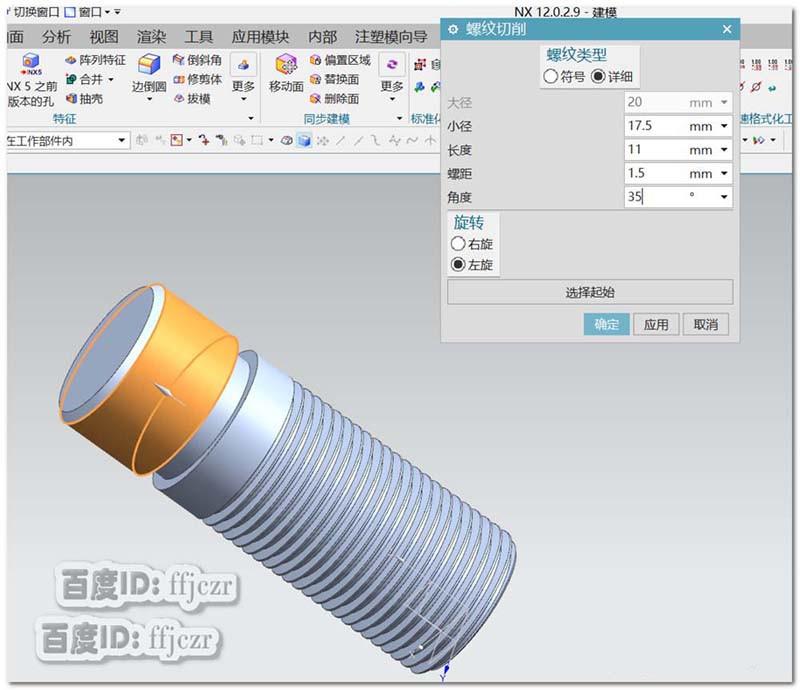

7、螺纹的旋转方向为左旋，规格长度为20，螺距为1.5，角度为30；确定后，即可得到圆柱体上有二段正反的螺纹

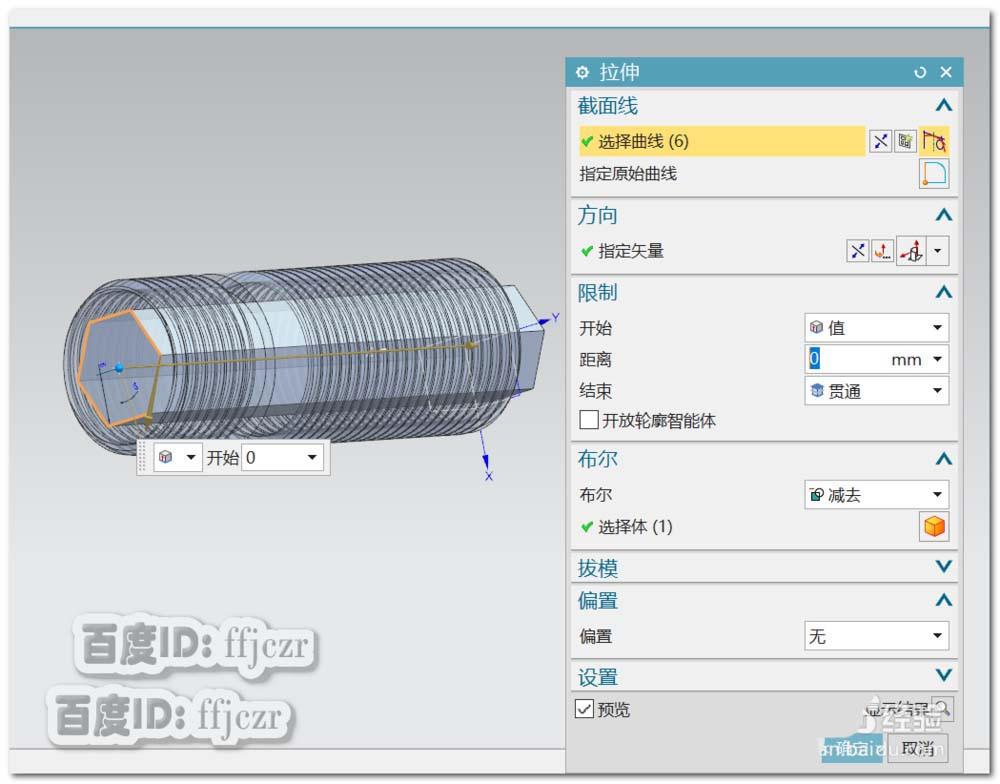

8、一般上，这样的正反螺纹，是需要用六角扳手来安装的。选用拉伸命令，以圆柱体的上端面为草绘平面（短螺纹一端的上表面）；在草图中选用多边形，边数为6，中心点在坐标原点，锁定半径为6，旋转角度为0.回到拉伸命令，结束方式选用贯通，布尔方式为减去。

9、选用开孔命令，在长螺纹的一端，以圆心为定点，开孔直径为15，深度为38。模型创建完成。

以上就是正反螺纹的铜螺栓模型的制作方法，希望大家喜欢，请继续关注我们。
