如何编写三菱plc步进stl梯形图

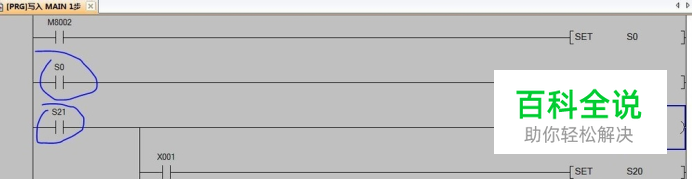

在三菱plc产品手册中会看到步进梯形编程指令,按照说明,编写如下图的梯形图。

如何编写三菱plc步进stl梯形图

可在编译时出现错误,错误主要在画圈的地方,使用gx developer还是gx works都无法编写出来,那怎样才能编写出来,

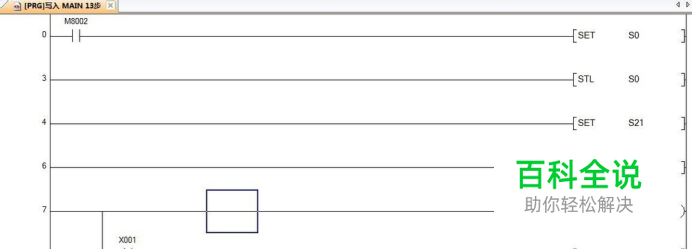

按照下图所示修改即可。stl与ret要单独成一行指令。

如何编写三菱plc步进stl梯形图
