在SolidWorks中创建模型的操作方法

solidworks简单易学，适合画各种零件图和装配体，下面小编将为大家带来在SolidWorks中创建模型的操作方法。有需要的朋友一起去看看吧！

方法：

1、在 CircuitWorks 中，单击 SolidWorks > 创建模型 （工具选项卡），然后在 CircuitWorks对话框中单击创建。

当 SolidWorks 模型出现时，迹线、图层、转接、垫片、孔和填补区域将纳入到 SolidWork FeatureManager 设计树中。

2、在 FeatureManager 设计树中，展开 previewpcb 组件，并检查 SolidWorks 模型中ECAD 文件特征，例如，传导性和绝缘体图层、孔、外置区域和转接。

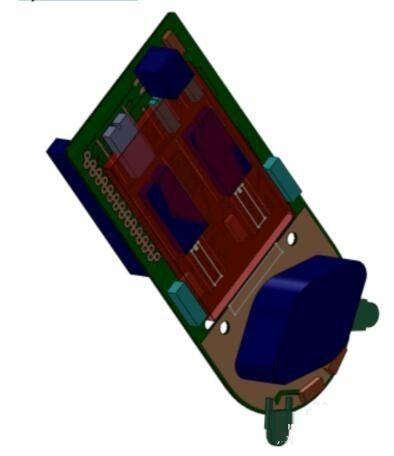

a) 旋转模型。

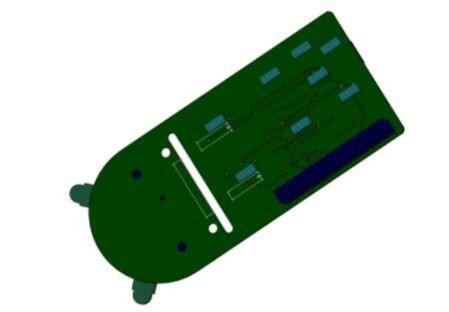

3、b) 选择旋转模型中的第三个传导性图层。

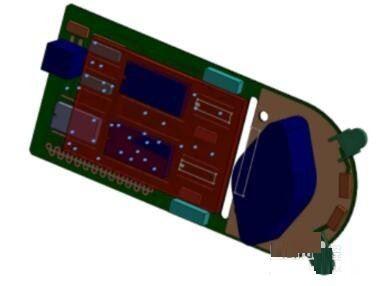

4、c) 选择第一个绝缘体图层

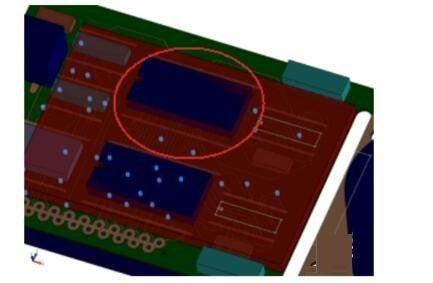

5、d) 选择 PTH，电镀孔。

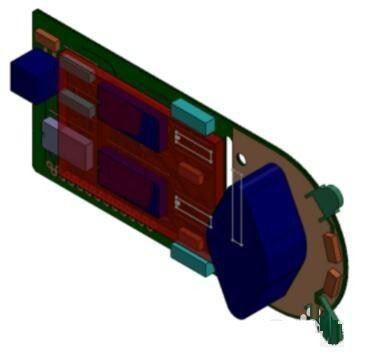

6、e) 选择转接。

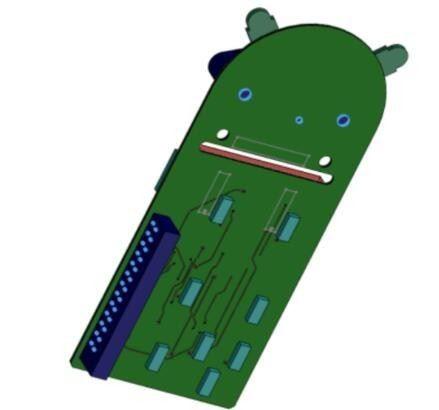

7、f) 在过滤转接的位置放大，该过滤转接不会在模型上显示。

8、在 SolidWorks 应用程序中，将模型保存为 My_previewpcb.sldasm。

9、在 SolidWorks 应用程序中，单击 CircuitWorks > 输出到 CircuitWorks 。

10、在 SolidWorks 应用程序中，关闭模型。
